Vad används tillbehör till utrustning för behandling av organiska avfallsgaser för VOC?

Vad används tillbehör till utrustning för behandling av organiska avfallsgaser för flyktiga organiska avfallsgaser?

Det direkta svaret är det VOC organiska avfallsgaser, teknisk utrustning tillbehör används för att skydda, stödja och optimera prestandan hos kärnbehandlingsenheterna i ett industriellt VOC-avfallsbehandlingssystem. Komponenter som övertrycksventiler för hög temperatur och horisontella sprayskåp är inte själva den primära reningsenheten, men de utför kritiska stödfunktioner inklusive övertrycksskydd, partikelförbehandling, temperaturkontroll och luftflödesriktning inom den övergripande kedjan för avgasbehandlingsutrustning. Utan korrekt matchade tillbehör kan även ett väldesignat VOC-system med aktivt kol eller VOC-system med katalytisk oxidation drabbas av instabilt luftflöde, för tidigt slitage på utrustningen eller osäker tryckuppbyggnad under processfluktuationer. Det är därför ingenjörsfirmor som specialiserar sig på organisk avfallsgasbehandling, såsom Lvquan Environmental Protection Engineering Technology Co., Ltd., designar tillbehör som en integrerad del av hela VOC-luftbehandlingssystemet snarare än som en eftertanke. Avsnitten nedan går igenom hur dessa system fungerar, hur olika behandlingsteknologier jämförs, vad specifika tillbehör gör i systemet och hur man väljer rätt konfiguration för en given industriell applikation.

Hur ett VOCs avfallsgasbehandlingssystem fungerar

Ett typiskt industriellt VOC-avfallsbehandlingssystem följer en allmän sekvens som börjar med infångning, rör sig genom förbehandling, fortsätter in i ett kärnreningssteg och slutar med säker utsläpp genom en stack. Avgaser som innehåller flyktiga organiska föreningar samlas först upp genom infångningshuvar eller kanalsystem som är placerade nära utsläppskällan, såsom en målningsverkstads avgasbehandlingslinje eller en kontrollpunkt för VOCs i tryckeriet. Den uppsamlade gasen passerar sedan vanligtvis genom ett förbehandlingssteg, där ett horisontellt sprutskåp kan ta bort partiklar, kyla gasströmmen eller i vissa brandskyddskonfigurationer hjälpa till med snabb områdestäckning av säkerhetsskäl. Efter förbehandling kommer gasen in i kärnbehandlingsenheten, som kan förlita sig på adsorption med aktivt kol, katalytisk oxidation eller termisk oxidation beroende på koncentrationen och sammansättningen av de närvarande VOC. Säkerhets- och kontrolltillbehör, inklusive övertrycksventiler klassade för högtemperaturservice, är placerade på nyckelpunkter i kanalsystemet för att skydda systemet från övertryckshändelser innan den behandlade gasen släpps ut som rent avgas.

Aktivt kol vs katalytisk oxidation: Jämförelse av VOC-behandlingsteknologier

Att välja mellan aktivt kol och katalytisk oxidation är ett av de vanligaste tidiga besluten vid utformningen av ett luftbehandlingssystem för flyktiga organiska föreningar, och det rätta valet beror mycket på gaskoncentration, flödeshastighet och de specifika föreningar som är involverade. VOC-system med aktivt kol fungerar genom adsorption, där organiska molekyler fångas på den porösa ytan av kolmedier, och detta tillvägagångssätt är i allmänhet väl lämpat för strömmar med lägre koncentrationer med intermittent flöde. Katalytisk oxidation VOC-system omvandlar istället organiska föreningar till koldioxid och vattenånga genom en kontrollerad oxidationsreaktion över en katalysatorbädd, som tenderar att fungera bra på mer kontinuerliga gasströmmar med måttlig koncentration. Allmänna referenser för industriell luftföroreningskontroll, inklusive tekniköversiktsmaterial publicerat av U.S. Environmental Protection Agency om VOC-kontrolltekniker, beskriver både adsorption och oxidation som etablerade tillvägagångssätt med olika driftsområden snarare än att en är universellt överlägsen. Diagrammet nedan presenterar en illustrativ jämförelse av typiska borttagningseffektivitetsintervall som rapporterats över allmänna industriteknikbeskrivningar, snarare än certifierade testdata för en enskild specifik installation.

Det horisontella stapeldiagrammet ovan visar ett allmänt mönster i typiska avskiljningseffektivitetsintervall över fyra vanliga tillvägagångssätt för industriell avgasbehandling, och det är avsett som en illustrativ referens snarare än en certifierad mätning för en anläggning. Enkel ventilation utan ett dedikerat behandlingssteg ger den lägsta relativa prestanda, eftersom den i första hand späder ut snarare än aktivt tar bort organiska föreningar från luftströmmen. Adsorption av aktivt kol och katalytisk oxidation visar båda betydligt starkare prestanda, vilket stämmer överens med varför dessa två teknologier fortfarande är de mest refererade alternativen i design av industriella VOC-reningssystem. Ett kombinerat flerstegssystem, som parar förbehandlingstillbehör såsom ett sprayskåp med en kärnadsorptions- eller oxidationsenhet, tenderar att visa det starkaste övergripande mönstret eftersom varje steg adresserar en annan del av gasströmmen, från partiklar och temperatur till själva de organiska föreningarna. Detta allmänna mönster stöder den bredare tekniska principen att tillbehör till VOC-behandlingsutrustning, även om det inte är den primära reningstekniken, väsentligt påverkar den övergripande prestandan hos systemet de stöder.

RTO vs RCO Systemjämförelse för industriella applikationer

För anläggningar som utvärderar ett RTO vs RCO-system ligger kärnskillnaden i hur varje teknologi hanterar värme under oxidationsprocessen, vilket direkt påverkar energieffektiviteten och lämpligheten för olika koncentrationsområden. En regenerativ termisk oxidator, vanligen kallad RTO, använder keramiska värmeväxlare för att återvinna en stor del av den termiska energin som genereras under oxidation, vilket gör den väl lämpad för anläggningar med måttlig till hög VOC-belastning där energiåtervinning har en meningsfull inverkan på driftseffektiviteten. En regenerativ katalytisk oxidator, eller RCO, uppnår oxidation vid en lägre driftstemperatur genom att förlita sig på en katalysator, som kan minska bränsleförbrukningen för strömmar med lägre koncentration men generellt kräver mer uppmärksamhet till katalysatorns tillstånd över tiden. Radardiagrammet nedan jämför RTO-, RCO- och aktivt koladsorption över flera kvalitativa dimensioner som är relevanta för att välja en konfiguration av VOC-behandlingsutrustning, och det bör läsas som en allmän planeringsjämförelse snarare än ett exakt laboratorieriktmärke.

Radardiagrammet ovan jämför tre vanliga industriella VOC-behandlingsmetoder över sex kvalitativa planeringsdimensioner, och det är tänkt att stödja teknikvalsdiskussioner snarare än att ersätta en platsspecifik teknisk utvärdering. RTO-system får högst betyg på energiåtervinning och kontinuerlig passform, vilket återspeglar deras värmeväxlingsdesign och deras vanliga användning i anläggningar som kör långa, stadiga produktionsskift såsom beläggning av luftreningslinjer från fabriken. RCO-system sitter i en mittposition och erbjuder rimlig prestanda över de flesta dimensioner samtidigt som de generellt kräver lägre driftstemperaturer än RTO, vilket kan vara en fördel för anläggningar fokuserade på måttlig energitillförsel. Adsorption av aktivt kol får högst poäng för flexibilitet vid start och passform med låg koncentration, eftersom kolbäddar kan sättas online snabbt och prestera bra när VOC-belastningen är lägre eller intermittent, såsom mindre tryckeriindustrins VOC-kontrollapplikationer. Att förstå dessa relativa styrkor hjälper ingenjörsteam och anläggningschefer att begränsa rätt kärnteknologi innan de slutför de omgivande VOC-behandlingsutrustningstillbehören som stöder den.

Viktiga VOC-tillbehör till behandlingsutrustning och deras funktioner

Utöver kärnadsorptions- eller oxidationsenheten, förlitar sig ett komplett utrustningspaket för behandling av organiska avfallsgaser för VOCs på en uppsättning stödjande tillbehör som var och en utför en specifik funktion i systemet. Lvquan Environmental Protection Engineering Technology Co., Ltd. producerar en rad av dessa VOC-systemkomponenter, av vilka två beskrivs nedan tillsammans med deras roll i en typisk layout för industriell avgasbehandlingsutrustning.

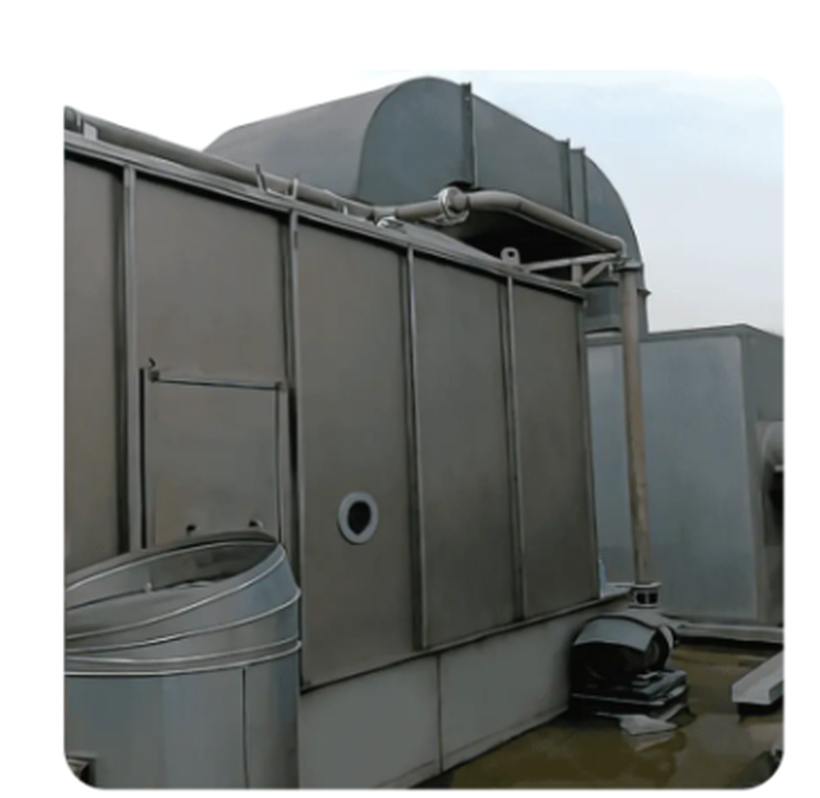

LQ-WPG horisontellt sprutskåp

Det horisontella sprutskåpet LQ-WPG använder ett effektivt sprutsystem kombinerat med en optimerad intern utrymmeslayout för att uppnå full täckning av gasströmmen på kort uppehållstid. Denna design gör det möjligt för enheten att effektivt avlägsna skadliga partiklar från luftströmmen innan den når nedströms behandlingsstadier, vilket minskar partikelbelastningen på aktivt kolbäddar eller katalysatorytor längre ut i systemet. I konfigurationer fokuserade på brandskydd och områdeskylning stöder samma horisontella sprayprincip snabb täckning över ett skyddat utrymme, vilket är anledningen till att denna tillbehörstyp är väl lämpad för miljöer som datacenter, lager och produktionsverkstäder som kräver både effektiv daglig städning och pålitlig brandskyddsrespons. Att placera ett sprayskåp som ett förbehandlingssteg före en kärnreningsenhet för flyktiga organiska föreningar är en vanlig strategi för delar av avgasskrubbersystemet, eftersom det hjälper till att skydda känsligare nedströmskomponenter från partikelnedsmutsning. Denna strukturella roll är en av anledningarna till att förbehandlingstillbehör anses vara en integrerad del av planeringen av gasbehandlingstillbehör snarare än ett valfritt tillägg.

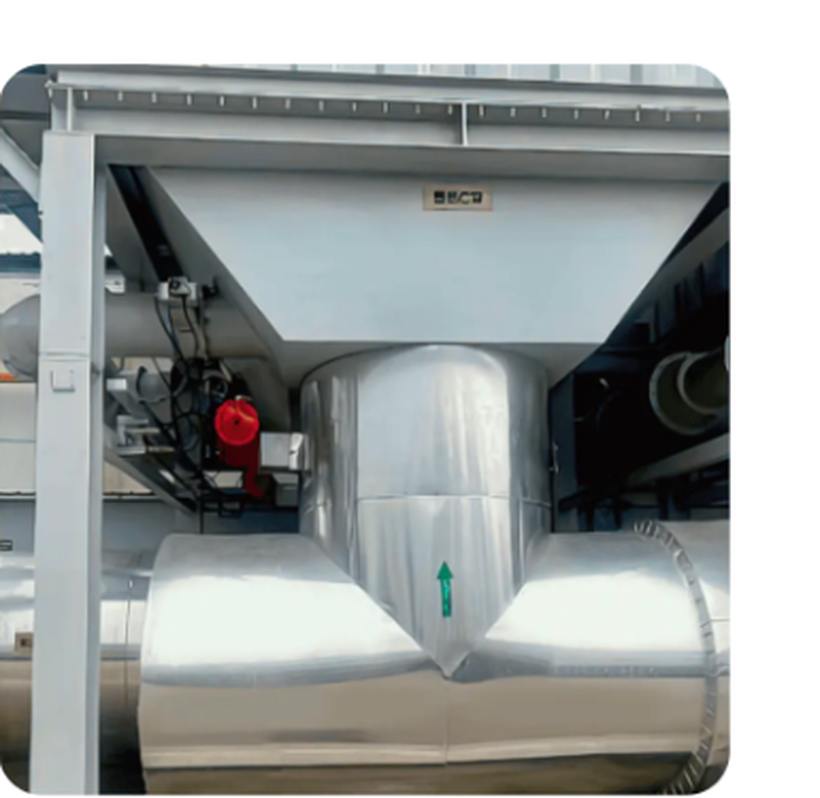

LQ-GXF övertrycksventil för hög temperatur

LQ-GXF högtemperaturtryckbegränsningsventilen är konstruerad av högtemperaturbeständiga material och kombinerad med exakt tätningsteknik, vilket gör att den kan arbeta stabilt under krävande processförhållanden med hög värme. Dess primära funktion är att förhindra övertryckshändelser i kanalsystem och processrör, öppnas på ett kontrollerat sätt för att släppa ut övertryck innan det kan skada uppströmsutrustning eller äventyra systemsäkerheten. Denna typ av tillbehör används ofta i högtemperaturprocessrörledningar över petrokemiska anläggningar, kraftverk och metallurgianläggningar, där plötsliga tryckspikar kan uppstå under processstörningar eller utrustningsövergångar. Inom ett VOC-avgasbehandlingssystem som inkluderar termiska oxidationssteg, är en korrekt klassad övertrycksventil en kritisk komponent i avgassystem, eftersom förbränningsbaserade behandlingsmetoder kan generera lokala tryck- och temperaturfluktuationer som måste hanteras på ett säkert sätt. Att välja en övertrycksventil klassad för rätt temperatur och tryckintervall är ett av de viktigaste tekniska besluten för att skydda den långsiktiga integriteten hos ett industriellt VOC-styrsystem.

Hur tillbehör ansluts inom det övergripande systemet

Det förenklade flödesdiagrammet ovan illustrerar den allmänna sekvensen i vilken tillbehör för VOC-behandlingsutrustning ansluts i ett komplett system för rening av organisk avfallsgas, och det är avsett som en konceptuell layout snarare än en exakt rörledning och instrumenteringsritning för något specifikt projekt. Gas kommer in genom en infångningshuv eller kanalnätverk, går in i ett förbehandlingssteg, såsom ett horisontellt sprutskåp, och fortsätter sedan in i kärnbehandlingsenheten där majoriteten av VOC-avlägsnandet sker genom adsorption eller oxidation. En övertrycksventil är placerad nära nedströmsänden av systemet, där den står redo att reagera på alla övertryckstillstånd innan den behandlade gasen når avgasstapeln. Detta stegvisa tillvägagångssätt återspeglar konstruktionsguide för avfallsbehandling av avfallsgaser, där varje tillbehör tar upp en specifik risk- eller prestationsfaktor snarare än att en enda enhet försöker hantera varje funktion på en gång. Anläggningar som planerar ett nytt industriellt VOC-reningssystem, eller uppgraderar ett befintligt, drar i allmänhet fördel av att granska hela sekvensen med en erfaren ingenjörspartner snarare än att välja enskilda komponenter isolerat.

Där VOC-tillbehör till behandlingsutrustning appliceras i branscher

Efterfrågan på tillbehör för VOC-behandlingsutrustning spänner över en rad industrisektorer, och den specifika tillbehörskonfigurationen skiftar ofta beroende på källan till den organiska avfallsgasen. Avgasbehandlingsapplikationer i målningsverkstäder genererar vanligtvis partikelhaltiga gasströmmar som drar nytta av ett förbehandlingssteg för sprutskåpet före en kärnadsorptions- eller oxidationsenhet. Printing industry VOCs control often deals with more consistent solvent based emissions, which tends to favor a stable core treatment technology paired with accessories that support continuous operation. Behandling och metallurgi i kemiska anläggningar involverar ofta processförhållanden vid högre temperaturer, vilket är där högtemperaturbeständiga övertrycksventiler blir särskilt viktiga för att skydda rörledningens integritet. Munkdiagrammet nedan visar en allmän illustrativ fördelning av efterfrågan på tillbehör över dessa branschkategorier, baserat på vanliga mönster som beskrivs i industriell luftföroreningskontroll snarare än en exakt uppmätt marknadsundersökning.

Munkdiagrammet ovan illustrerar ett allmänt mönster av var tillbehör för VOC-behandlingsutrustning tenderar att användas i fyra breda branschkategorier, och det bör läsas som en riktningsreferens snarare än en exakt uppmätt marknadsfördelning. Painting workshops represent a meaningfully large share of typical demand, largely because coating and spraying processes generate both particulate matter and organic solvent vapor that require a combined pretreatment and core treatment approach. Tryckningsindustrins tillämpningar utgör också en betydande del, vilket återspeglar den utbredda användningen av lösningsmedelsbaserade bläck och beläggningar inom förpacknings- och publikationstryckverksamhet. Chemical plants and metallurgy or other high temperature industrial processes make up a smaller but still important share, and these applications tend to place greater emphasis on high temperature resistant accessories such as pressure relief valves rather than particulate focused pretreatment. This general distribution pattern is useful context for facility managers benchmarking their own VOCs air treatment system needs against how similar accessories are used across comparable industrial settings.

Flerstegsbehandlingseffektivitet: hur kumulativt avlägsnande byggs över hela systemet

Att förstå hur VOC tas bort i varje steg av systemet hjälper till att förklara varför tillbehör spelar roll även när de inte är den primära reningstekniken. Ytdiagrammet nedan presenterar en illustrativ vy av kumulativ borttagningseffektivitet när gas rör sig genom ett typiskt fyrstegs industriellt VOC-reningssystem, baserat på allmän teknisk processlogik snarare än certifierade testdata för en specifik installation.

The area chart above shows a general upward pattern in cumulative removal efficiency as gas moves through the four broad stages of a typical industrial waste gas treatment engineering process, from initial capture through to final discharge. Enbart infångningssteget bidrar endast till ett blygsamt avlägsnande, eftersom dess huvudsakliga funktion är att samla upp gasströmmen snarare än att aktivt behandla den. The pretreatment stage, which can include a horizontal spray cabinet, adds a further increase by removing particulates and stabilizing temperature ahead of the core treatment unit. The steepest gain occurs during the core treatment stage, where activated carbon adsorption or catalytic oxidation performs the majority of organic compound removal, which is consistent with why this stage is generally considered the primary VOCs treatment equipment investment. Den gradvisa utjämningen nära slutligt utsläpp återspeglar minskande inkrementella vinster när kärnbehandlingen redan har hanterat det mesta av VOC-belastningen, vilket förstärker det praktiska medtaget att förbehandling och säkerhetstillbehör finns för att skydda och stabilisera systemet snarare än att självständigt driva de största effektivitetsvinsterna.

Hur man väljer VOC-behandlingsutrustning för din anläggning

Att välja rätt kombination av kärnbehandlingsteknik och stödjande tillbehör blir lättare med en strukturerad checklista, särskilt för anläggningschefer som jämför alternativ för första gången.

1. Identifiera VOC-koncentrationsområdet och flödeshastigheten för avgasströmmen innan du väljer mellan adsorptions- och oxidationsteknik.
2. Confirm whether particulate matter is present in the gas stream, which would indicate a need for a spray cabinet or similar pretreatment accessory.
3. Review the operating temperature of the process to ensure pressure relief valves and ductwork accessories are rated for the correct high temperature service range.
4. Consider whether the facility runs continuous or intermittent operation, since this affects the suitability of RTO, RCO, or activated carbon based systems.
5. Work with an experienced VOCs treatment equipment manufacturer to review the full system layout rather than sourcing individual components separately.

VOCs Treatment System Maintenance Guide

Konsekvent underhåll gör att ett VOC-avfallsbehandlingssystem fungerar tillförlitligt och hjälper till att förlänga livslängden för både kärnbehandlingsenheten och dess stödjande tillbehör.

1. Inspektera spraymunstycken och skåpets inre med jämna mellanrum för att bekräfta jämn täckning och förhindra blockering från ackumulerade partikelrester.
2. Testa övertrycksventilerna på ett regelbundet schema för att bekräfta att de öppnar och återställs korrekt under simulerade tryckförhållanden.
3. Övervaka bäddarnas mättnadsnivåer för aktivt kol och planera utbyte eller regenerering innan genombrott minskar borttagningsprestanda.
4. Check catalyst condition in catalytic oxidation systems periodically, since gradual catalyst degradation can reduce long term treatment efficiency.
5. Håll kanalsystem och tätningar fria från läckor, eftersom även små läckor kan låta obehandlad gas passera behandlingssystemet.

Following a structured VOCs treatment system maintenance guide reduces the likelihood of unplanned downtime and supports consistent compliance with air pollution control requirements over the operating life of the equipment. Anläggningar som arbetar med en etablerad leverantör av VOC-utrustningsdelar har i allmänhet lättare att köpa ersättningstillbehör snabbt när rutininspektion identifierar en komponent som närmar sig slutet av sitt serviceintervall.

Om Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. is located in Gaoyou, Yangzhou, an area often described as the north gate of Jiangsu province, and operates as a joint stock enterprise formed through the cooperation of professionals with more than thirty years of combined experience in VOCs equipment design and manufacturing. As a professional VOCs organic waste gas treatment engineering equipment manufacturer, the company maintains a registered capital of twenty two million yuan, fixed assets of nearly forty million yuan, and total assets of nearly sixty million yuan, supporting a factory building area of nine thousand eight hundred square meters. Företaget driver mer än tvåhundra uppsättningar av olika typer av bearbetningsutrustning och sysselsätter etthundratjugo anställda, vilket stödjer en årlig produktionskapacitet på hundra miljoner yuan över dess VOC-behandlingsutrustningstillbehör och kompletta produktlinjer för teknisk utrustning. This combination of engineering experience, manufacturing scale, and dedicated production capacity supports the company's role as a China VOCs treatment equipment factory serving customers in need of custom VOCs waste gas treatment systems, OEM VOCs treatment system projects, and turnkey VOCs treatment solution delivery for a wide range of industrial applications.

Vanliga frågor

F1: Vad används tillbehör till utrustning för behandling av organiska avfallsgaser för VOC?
Dessa tillbehör stödjer kärnbehandlingsenheten genom att hantera funktioner som partikelförbehandling, gaskylning och övertrycksskydd, som tillsammans hjälper det övergripande VOC-systemet för avfallsgas att fungera säkert och konsekvent.

F2: Vad är skillnaden mellan aktivt kol och katalytisk oxidation för VOC-behandling?
Aktivt kolsystem tar bort organiska föreningar genom adsorption på porösa kolmedia, medan katalytisk oxidation omvandlar organiska föreningar till koldioxid och vattenånga genom en kontrollerad reaktion över en katalysator.

F3: Hur skiljer sig ett RTO-system från ett RCO-system?
Ett RTO-system använder keramiska värmeväxlare för att återvinna termisk energi under oxidation, medan ett RCO-system förlitar sig på en katalysator för att uppnå oxidation vid en lägre driftstemperatur.

F4: Vad används en övertrycksventil för hög temperatur i ett VOC-system?
Den används för att frigöra övertryck på ett kontrollerat sätt under processstörningar, vilket skyddar kanalsystem och processrör från övertrycksskador i högtemperaturapplikationer som termisk oxidation.

F5: Kan tillbehör för VOC-behandlingsutrustning anpassas för en specifik anläggning?
Ja, många tillverkare erbjuder skräddarsydda konfigurationer av avfallsgasbehandlingssystem för VOC, vilket gör att tillbehör som sprutskåp och tryckavlastningsventiler kan anpassas till specifika processförhållanden och industrikrav.

F6: Hur ofta ska ett system för avfallsgasbehandling av flyktiga organiska föreningar inspekteras?
Inspektionsfrekvensen beror på processförhållandena, men rutinkontroller av sprutskåp, övertrycksventiler, kolbäddar och katalysatortillstånd rekommenderas i allmänhet som en del av standardunderhållsplaneringen.
