Vad används LQ-RCO värmelagringsutrustning för katalytisk förbränning till vid VOC-behandling?

Vad LQ-RCO värmelagringsutrustning för katalytisk förbränning är utformad för att göra

LQ-RCO värmelagringsutrustning för katalytisk förbränning är industriellt VOC-behandling utrustning byggd för att bryta ner organiska föreningar i fabrikens avgasströmmar till koldioxid och vattenånga genom en regenerativ katalytisk oxidationsprocess. Enkelt uttryckt drar systemet in lösningsmedelsladd eller luktbärande avfallsgas, höjer sin temperatur med hjälp av lagrad värme snarare än färskt bränsle under större delen av cykeln, passerar strömmen genom en katalysatorbädd vid en måttlig reaktionstemperatur och frigör en behandlad gasström som bär mycket färre flyktiga organiska föreningar än inloppsströmmen. Denna typ av värmelagringsförbränningsugn installeras vanligtvis nedströms målningslinjer, ugnar, tryckpressar och kemiska reaktorer där kontinuerlig avfallsbehandling krävs.

Som en bit av förbränningsutrustning , den regenerativa katalytiska oxidatorn LQ-RCO kombinerar katalytisk oxidation vid låg temperatur med keramisk värmelagringsteknik. Denna sammankoppling är det som gör att enheten kan återvinna en stor del av reaktionsvärmen och återanvända den för att förvärma inkommande spillgas, vilket i sin tur minskar behovet av hjälpbränsle eller elvärme och sänker temperaturen på gasen som lämnar stapeln. Utrustningen som visas nedan är en representativ installation av LQ-RCO värmelagringsutrustning för katalytisk förbränning, med hölje, inspektionspaneler och anslutningskanaler synliga på utsidan.

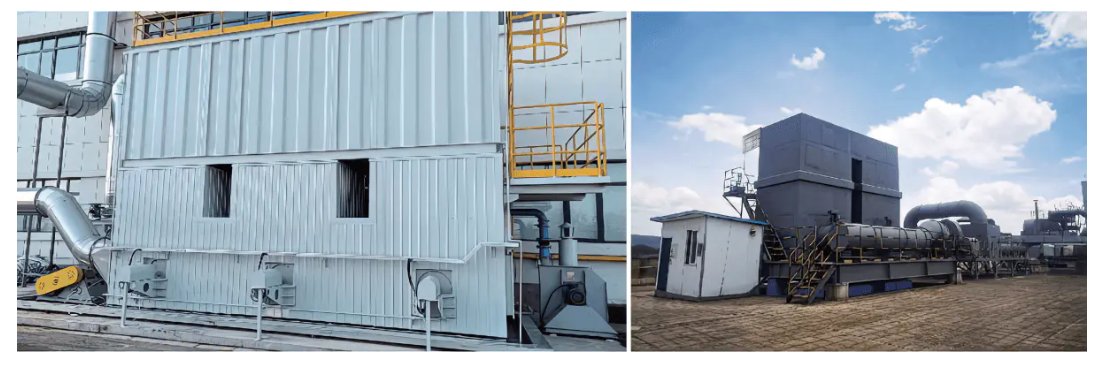

Figur 1. LQ-RCO värmelagrande katalytisk förbränningsutrustning på plats, visad med det isolerade huset till vänster och en installerad enhet med anslutande kanalsystem till höger.

Thermal Oxidizer Arbetsprincip Bakom RCO-systemet

Att förstå den termiska oxidationsprincipen för ett RCO-system börjar med startsekvensen. Innan spillgas ansluts till utrustningen förvärms värmekammaren och den keramiska värmelagringsbädden elektriskt. När den inställda temperaturen har uppnåtts öppnas avgaskällan och en matchande fläkt drar in gasen i enheten. Den inkommande strömmen utbyter först värme med en förvärmd värmelagrande keramisk kropp, tar upp en första temperaturhöjning och går sedan in i en uppvärmningszon för en andra temperaturökning tills den når den nivå som behövs för den katalytiska reaktionen.

Därifrån kommer gasen in i den katalytiska kammaren, där de organiska föreningarna reagerar över katalysatorbädden för att bilda koldioxid och vatten samtidigt som de frigör värmeenergi. Den behandlade, rena gasen ger sedan en del av den värmen tillbaka till en andra värmelagrande keramisk kropp innan den släpps ut av fläkten. Ett inloppstermoelement på frånluftsfläktens sida kontrollerar kontinuerligt gastemperaturen, och när börvärdet har nåtts ändrar växlingsventilen läge så att avfallsgasströmmen och den rena gasströmmen byter kammare. Denna regenerativa cykel upprepas kontinuerligt, vilket är kärntanken bakom varje regenerativ katalytisk oxidator och är också anledningen till att tekniken ibland grupperas tillsammans med en regenerativ termisk oxidator i allmänna termiska oxidatordiagramreferenser, även om de två använder olika reaktionstemperaturer.

Figur 2. Förenklad isometrisk vy av ett RCO-systemhus, med den katalytiska kammaren, dubbla värmelagringskammare, inlopps- och omkopplingsventiler, termoelement och fläktpositioner märkta som referens.

Tvåkammarväxlingsprocess och värmeåtervinningscykel

De flesta katalytiska förbränningsugnar av denna typ körs på två värmelagringskammare som turas om att absorbera och avge värme, och LQ-RCO kan också konfigureras med tre kammare när ett högre reningseffektivitetsmål krävs. I vad som kan kallas Process 1 absorberar den första kammaren värme från de inkommande avgaserna medan den andra kammaren avger lagrad värme när ren gas passerar genom den på väg ut. Efter att omkopplingsventilen ändrat läge, omvänds rollerna i process 2, den första kammaren släpper nu ut värmen den lagrade medan den andra kammaren börjar absorbera värme från nästa sats av inkommande avgaser. Den katalytiska kammaren sitter mellan de två värmelagringskamrarna och är där den faktiska katalytiska nedbrytningen av organiska föreningar sker i båda processerna.

RCO-reningseffektivitet, energianvändning och utsläppsprestanda

Eftersom katalysatorn sänker temperaturen som behövs för oxidation, reagerar det katalytiska förbränningssystemet LQ-RCO vanligtvis vid 250°C till 500°C , långt under temperaturen behöver en termisk oxidator med öppen låga uppnå samma förstörelseresultat. Att arbeta i detta lägre temperaturfönster är också varför utrustningen beskrivs som ett lågtemperaturoxidationssystem, och det är en anledning till att kväveoxidbildningen förblir låg jämfört med högtemperaturförbränningsmetoder. Enligt tillverkarens specifikationsblad når en tvåkammar RCO-konfiguration i allmänhet en reningseffektivitet på ca. 95 procent , medan en trekammarkonfiguration kan nå över 98 procent , och utrustningsserien som helhet är betygsatt till 99 procent eller högre reningseffektivitet under standardtestförhållanden. Termisk återvinningseffektivitet, som återspeglar hur mycket av reaktionsvärmen som återanvänds för att förvärma inkommande gas i stället för att förloras upp i den termiska oxidatorstapeln, når i allmänhet över 95 procent, och energiförbrukningen kan vara så låg som 8 wattimmar per normal kubikmeter behandlad gas.

Diagrammet ovan jämför typisk reningseffektivitet mellan ett tvåkammar- och trekammar-RCO-arrangemang. Att lägga till en tredje värmelagringskammare ger gasströmmen en extra passage genom regenerativ bädd, vilket är anledningen till att trekammarlayouten tenderar att ge en högre effektivitetssiffra på samma avfallsbehandlingsplikt. Denna skillnad är viktigast när en anläggning står inför ett strikt utsläppsgräns för organisk avfallsgas eller när inloppskoncentrationen av lösningsmedelsånga är relativt hög. För lättare applikationer kan ett tvåkammar RCO-system fortfarande bekvämt uppfylla de flesta regionala krav på avfallsgasbehandling samtidigt som utrustningens fotavtryck och keramisk värmelagringsvolym hålls mindre. Att välja mellan de två konfigurationerna är i allmänhet en balans mellan den erforderliga reningseffektiviteten, det tillgängliga installationsutrymmet och egenskaperna hos den specifika avgasström som behandlas.

Termisk oxidationsmedel vs förbränningsugn vs Flare: Där katalytisk oxidation passar

Thermal Oxidizer vs Incinerator

I vardagligt växtspråk används termerna termisk oxidator och förbränningsugn ofta löst för samma familj av utrustning som använder värme för att förstöra organiska ångor. Den praktiska skillnaden beror vanligtvis på temperatur och katalysatoranvändning. En allmän förbränningsugn eller ett regenerativt termiskt oxidationsmedel förlitar sig vanligtvis på enbart värme och behöver högre kammartemperaturer, ofta i intervallet 700°C till 800°C eller mer, för att förstöra samma organiska belastning som en RCO katalytisk förbränningsugn kan behandla vid 300°C till 500°C. En sur gasförbränningsugn är en relaterad kategori byggd med korrosionsbeständiga material för strömmar som bildar sura biprodukter under förbränning, och det beror vanligtvis fortfarande på ren termisk förstörelse snarare än en katalysatorbädd.

Thermal Oxidizer vs Flare

En flare används vanligtvis för intermittenta gasströmmar med hög volym eller säkerhetsavlastande gas, snarare än kontinuerlig lågkoncentration lösningsmedelsånga, och den inkluderar sällan värmeåtervinning. Ett regenerativt termiskt oxidationsmedel eller RCO-system, däremot, är byggt för kontinuerlig avfallsbehandling och är parat med värmelagring så att det mesta av reaktionsenergin återanvänds istället för att släppas ut direkt till atmosfären. Detta är en del av anledningen till att utrustning för katalytisk oxidation är mer vanligt att välja för målningslinjer i konstant tillstånd, avgaser från PCB-tillverkning och liknande kontinuerliga behandlingsuppgifter för organisk avfallsgas, medan bloss fortfarande är vanligare för tillfällig eller nödgasavlastning.

Radardiagrammet ovan ger en allmän, kvalitativ bild av hur katalytisk oxidation jämförs med termisk oxidation och med fackling över fem egenskaper som vanligtvis diskuteras i industrilitteraturen: nödvändig driftstemperatur, energieffektivitet, kontroll av NOx-bildning, utrustningens fotavtryck och graden av värmeåtervinning. Dessa betyg beskriver breda teknikmönster snarare än garanterade resultat för någon specifik plats, eftersom faktiska resultat beror på avfallsgassammansättningen, flödeshastigheten och koncentrationen vid en given anläggning. Katalytisk oxidation kräver i allmänhet en lägre reaktionstemperatur och tenderar att visa starkare värmeåtervinning och NOx-kontroll i förhållande till fackling, vilket huvudsakligen byter ut fotavtryck och kontinuerlig drift för enkel hantering av intermittent gas. En regenerativ termisk oxidator sitter mellan de två på de flesta av dessa dimensioner, eftersom den återvinner värme på samma sätt som ett RCO-system men utan att sänka reaktionstemperaturen genom en katalysator. Ingenjörer använder vanligtvis jämförelser som denna som utgångspunkt och bekräftar sedan rätt teknik med en analys av avgassammansättningen som är specifik för den processlinje som behandlas.

RCO-10 till RCO-200: Skala luftvolym och värmeeffekt

LQ-RCO VOC-utrustningslinjen är organiserad i tolv standardmodeller, från RCO-10 upp till RCO-200, så att en anläggning kan matcha behandlingsluftens volym till det faktiska avgasflödet som kommer från dess produktionslinje snarare än att överdimensionera eller underdimensionera enheten. Behandling luftvolym skalor från 1000 kubikmeter i timmen på den minsta RCO-10 modellen upp till 20 000 kubikmeter per timme på RCO-200-modellen, och värmeeffekten skalar från 30 kilowatt upp till 300 kilowatt över samma område. Andra luftvolymspecifikationer utanför denna standardtabell kan också utformas på begäran, och bränsleförvärmning kan läggas till när det anges vid beställningstillfället.

Detta linjediagram spårar behandlingsluftens volym över alla tolv standard RCO-modeller, och den stadiga uppåtgående kurvan visar hur nära modellserien följer faktiska avgasflödeskrav snarare än att hoppa i stora, svårmatchade steg. En anläggning med en enda liten målarbås kan vara väl betjänad av en RCO-10 eller RCO-15 som är klassad för 1000 till 1500 kubikmeter per timme, medan en större flerlinjebeläggning kan behöva en RCO-60 eller högre. Eftersom kurvan är ganska jämn mellan intilliggande modeller, kan de flesta avgasflöden som uppmätts under en platsundersökning matchas till en standardmodell utan att tillgripa en helt anpassad design. Denna typ av modell-till-flöde kartläggning är ett vanligt första steg för att specificera ett RCO-system, eftersom behandlingsluftvolymen till stor del bestämmer kärlstorlek, fläktval och kanaldiameter. Att matcha luftvolymen korrekt har också en direkt effekt på energiförbrukningen, eftersom en överdimensionerad enhet som bearbetar ett mindre faktisk flöde tenderar att använda mer energi per enhet avfallsgas som behandlas än en rätt dimensionerad.

Kolumndiagrammet ovan visar installerad värmeeffekt för samma tolv RCO-modeller, som stiger från 30 kilowatt på RCO-10 till 300 kilowatt på RCO-200. Värmekraften täcker huvudsakligen de elektriska värmerören som används vid uppstart och under perioder då rökgasens uppvärmningsvärde inte räcker ensamt för att upprätthålla den katalytiska reaktionstemperaturen. Eftersom den värmelagrande keramiska bädden återvinner en stor del av reaktionsvärmen när enheten når stabil drift, behövs den installerade värmeeffekten i allmänhet endast intermittent snarare än kontinuerligt. Större modeller behöver proportionellt sett mer värmeeffekt, främst för att de rymmer en större volym värmelagrande keramik och katalysator, vilket tar mer energi för att få upp temperaturen under en kallstart. Genom att granska denna värmeeffektkurva tillsammans med behandlingsluftens volymkurva får man en någorlunda fullständig första bild av både den termiska och flödeskapaciteten som behövs innan man går in i ett detaljerat utrustningsval.

Två anteckningar gäller över hela tabellen. För det första kan luftvolymspecifikationer utanför detta standardintervall fortfarande utformas på projektbasis när en anläggnings avgasflöde faller mellan två standardmodeller eller överstiger RCO-200-klassificeringen. För det andra är den explosionssäkra formen som används över LQ-RCO-linjen en reliefdesign av membrantyp, som gäller oavsett vilken modell som väljs.

Branscher som förlitar sig på organisk avfallsgasbehandling med RCO

Behoven för behandling av lösningsmedelsavfallsgaser dyker upp inom ett brett spektrum av tillverkningssektorer, och LQ-RCO-utrustningslinjen specificeras i allmänhet varhelst en processlinje släpper ut organisk ånga som måste fångas upp och behandlas före utsläpp. Vanliga applikationer inkluderar följande.

1. Bil- och maskintillverkning, täckning av målningslinjer och härdningsugnar där lösningsmedelsbaserade beläggningar frigör organisk avfallsgas.
2. Elektronisk tillverkning, särskilt organisk avfallsgas som genereras vid produktion av kretskort.
3. Elektrisk tillverkning, inklusive isoleringsbehandlingsprocesser för trådemalj.
4. Lätta industriprocesser som skotillverkning och limbeläggning som genererar organisk avfallsgas och lukt.
5. Tryckning och färgtryckning, där lösningsmedelsbaserat bläck är en vanlig avgaskälla.
6. Metallurgiska processer och stålprocesser, produktion av kolelektroder, kemisk syntes som ABS-produktion och petroleumraffinering, som alla kan generera organisk avfallsgas som kräver VOC-kontrollåtgärder från kemiska anläggningar.

Över dessa sektorer är den röda tråden en kontinuerlig eller halvkontinuerlig avgasström som innehåller bensen, keton, ester, alkohol, eter, aldehyd, fenol eller liknande organiska föreningar tillsammans med allmän lukt. Detta är den typ av avfallsgasprofil som en RCO katalytisk oxidator i allmänhet är lämpad att behandla, eftersom katalysatorbädden är vald för att fungera över denna breda familj av organiska föreningar snarare än ett enda specifikt lösningsmedel.

Varför anläggningar väljer regenerativa katalytiska oxidationsmedel för industriell VOC-kontroll

När en anläggning jämför alternativ för kontroll av luftföroreningar för ett nytt eller uppgraderat avgasbehandlingssystem, tenderar ett regenerativt katalytiskt oxidationsmedel att dyka upp av en konsekvent uppsättning orsaker. Kombinationen av lågtemperaturoxidation och keramisk värmelagring innebär att mindre hjälpenergi behövs för att upprätthålla reaktionen när enheten är uppe i temperaturen, vilket återspeglas i de låga energiförbrukningssiffrorna som diskuterades tidigare. Att arbeta vid 250°C till 500°C istället för det högre området som används av ren termisk oxidation begränsar också NOx-bildningen, vilket stödjer utrustningens nominella föroreningsklassificering under normala driftsförhållanden.

• Hög grad av automatisering, med ventilomkoppling och temperaturkontroll som hanteras av styrsystemet snarare än manuell drift.
• Modulär modellserie från RCO-10 till RCO-200, som stöder dimensionering av det industriella VOC-kontrollsystemet till det faktiska avgasflödet snarare än en enhet som passar alla.
• Valfri tvåkammar- eller trekammarkonfiguration, vilket ger en anläggning ett sätt att inrikta sig på en specifik reningseffektivitetsnivå för sin rening av organiska avfallsgaser.
• Kompatibilitet med ett brett spektrum av organiska föreningar, inklusive bensen, keton, ester, alkohol, eter, aldehyd och rökgaser av fenoltyp och allmänna lukter.

Sammantaget är dessa egenskaper anledningen till att ett VOC-förbränningssystem byggt kring regenerativ katalytisk oxidation ofta väljs för kontinuerliga behov av avgasbehandlingssystem inom beläggning, elektronik, tryckning och kemisk bearbetning, där både den lagstadgade utsläppsgränsen och den dagliga driftskostnaden för utrustningen har betydelse för anläggningen.

Om Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. är baserat i Gaoyou, Yangzhou, en stad som ofta kallas den norra porten till Jiangsu-provinsen. Företaget är ett aktiebolag bildat genom samarbete mellan yrkesverksamma som var och en bär mer än 30 år erfarenhet av design och tillverkning av VOC-utrustning, och det fungerar som en dedikerad tillverkare av utrustning för behandling av organiska avfallsgaser för VOC.

Bolaget har ett registrerat kapital på 22 miljoner yuan , med anläggningstillgångar på nära 40 miljoner yuan och totala tillgångar på nära 60 miljoner yuan . Tillverkningen sker över en fabriksyta på ca 9800 kvadratmeter , med stöd av mer än 200 set av olika bearbetningsutrustning och ett team på ca 120 anställda , med en årlig produktionskapacitet på cirka 100 miljoner yuan . Denna omfattning av egen tillverkning stöder tillverkningen av värmelagringsutrustning för katalytisk förbränning, inklusive LQ-RCO-serien som beskrivs i den här artikeln, från konstruktionshus till slutmontering och testning.

Vanliga frågor

Q1. Vad används regenerativ katalytisk oxidation till?

Regenerativ katalytisk oxidation används för att behandla organisk avfallsgas från industriella avgasströmmar, omvandla flyktiga organiska föreningar till koldioxid och vatten genom en katalysatorbädd kombinerad med keramisk värmelagring, vilket minskar den energi som behövs för att upprätthålla reaktionen.

Q2. Vad är skillnaden mellan ett RCO-system och ett regenerativt termiskt oxidationsmedel?

Ett RCO-system använder en katalysator för att sänka den erforderliga reaktionstemperaturen, vanligtvis till cirka 300°C till 500°C, medan en regenerativ termisk oxidator i allmänhet förlitar sig på enbart värme och behöver en högre kammartemperatur för att nå ett jämförbart destruktionsresultat.

Q3. Vilken katalytisk temperatur arbetar LQ-RCO-utrustningen vid?

Den katalytiska kammaren LQ-RCO arbetar i allmänhet mellan 300°C och 500°C, vilket är det temperaturintervall som behövs för den katalytiska nedbrytningsreaktionen som producerar koldioxid och vatten från de organiska föreningarna i avfallsgasen.

Q4. Hur påverkar omkopplingsventilen avgasbehandlingen?

Omkopplingsventilen ändrar flödesvägen när termoelementet från utblåsfläktens inlopp bekräftar att den inställda temperaturen har uppnåtts, vilket skickar avfallsgas in i kammaren som tidigare avgav värme till ren gas, vilket håller regenereringscykeln igång kontinuerligt.

F5. Kan LQ-RCO-utrustningen anpassas för en specifik luftmängd?

Ja, standardmodellserien täcker 1000 till 20000 kubikmeter per timme över tolv modeller, och luftvolymspecifikationer utanför detta område kan utformas separat baserat på en anläggnings faktiska avgasflöde.
