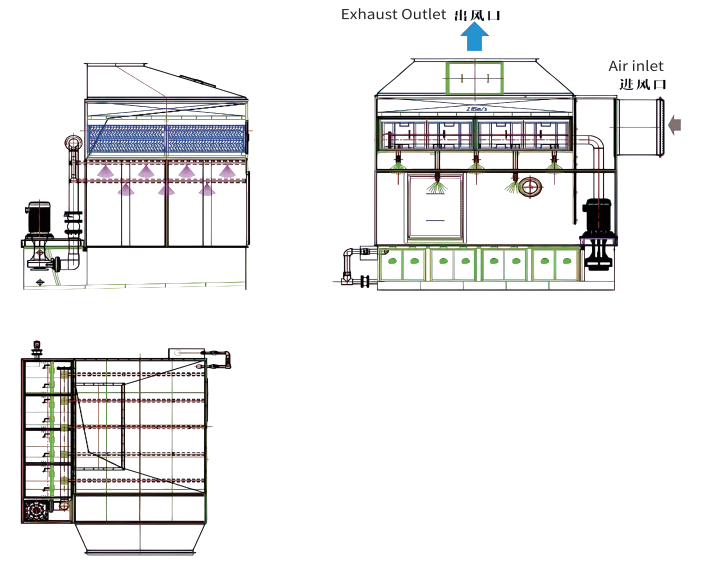

Strukturell form
Arbetsprincip
Det horisontella sprayskåpet är utrustat med två vattengardiner inuti. Den första är en rektangulär rostfritt stål perforerad platta och den andra är en icke-perforerad rostfritt stålplatta. Vatten kommer in från vattentråget ovanför vattengardinplattan och bildar en vattenfilm som flyter från topp till botten på rostfritt stålplatta. Avgasgasen kommer in i slutet på dammsamlaren och kolliderar med den nedåtgående flödande vattenfilmen på rostfritt stålplatta. Den damminnehållande gasen avlyssnas och fångas av den våta vattenfilmen, och dammpartiklarna flödar ner vattenbrickan längst ner på dammsamlaren med vattnet. Efter att ha kolliderat med den andra vattengardinplattan träffar avgaserna vattnet i den nedre delen av vattengardinplattan och cirkulerar. Några av de större dammpartiklarna sätter sig direkt i vattenbrickan. Sedan passerar den damminnehållande gasen genom den S-formade kanalen med hög hastighet och rör upp ett stort antal vattendroppar, vilket gör att dammet kan kontakta vattendropparna och ta bort damminnehållet i gasen. Denna metod kan uppnå en dammborttagningseffektivitet på över 85% för partiklar och damm över 5μm.
Egenskaper

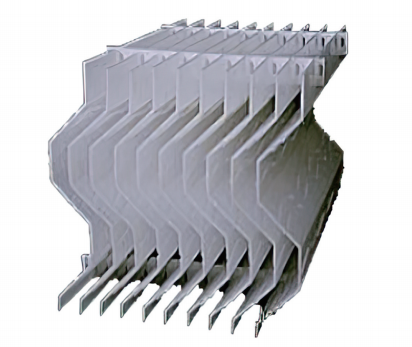

Efter dammavlägsnande avlägsnar gasvattenavskiljaren vid utloppet fukten i gasen. Rökgasen passerar genom Demister -böjkanalen, och under verkan av tröghetskraft och tyngdkraft separeras vätskedropparna som transporteras i gasflödet. Efter dammavlägsnande rinner rökgasen genom demisterna med en viss hastighet, och rökgasen ändras snabbt och kontinuerligt. På grund av centrifugalkraften och trögheten sjunker dimman i rökgasen med demisterbladen och samlas in. Mistdropparna samlas för att bilda en vattenström och falla till det nedre vattenuppsamlingsbrickan under tyngdkraften, uppnå gas-vätskeseparation, vilket säkerställer att rökgasen som flyter genom demister uppfyller defoggingkraven och släpps ut.

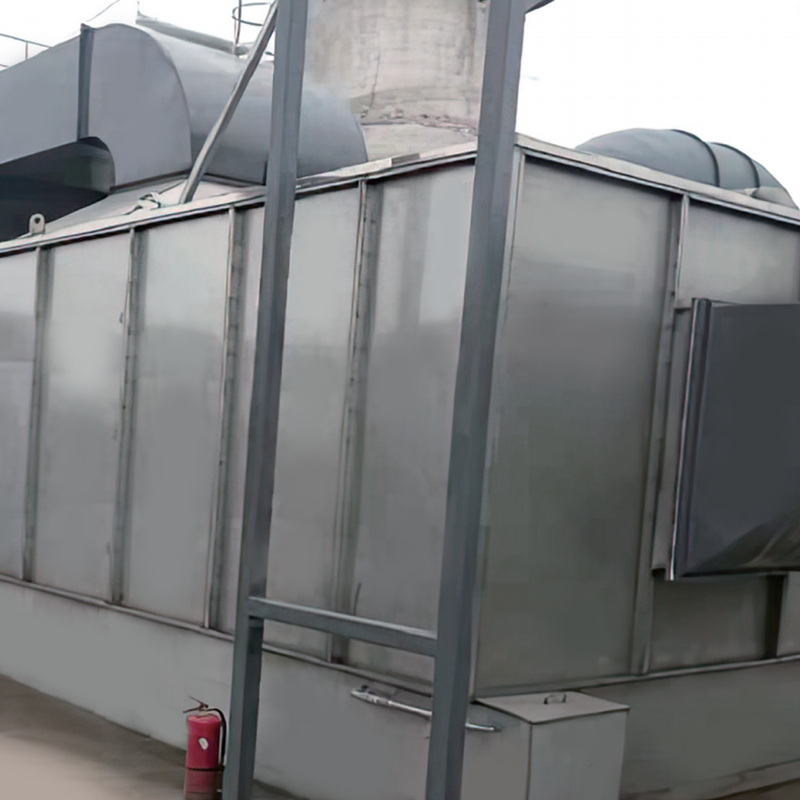

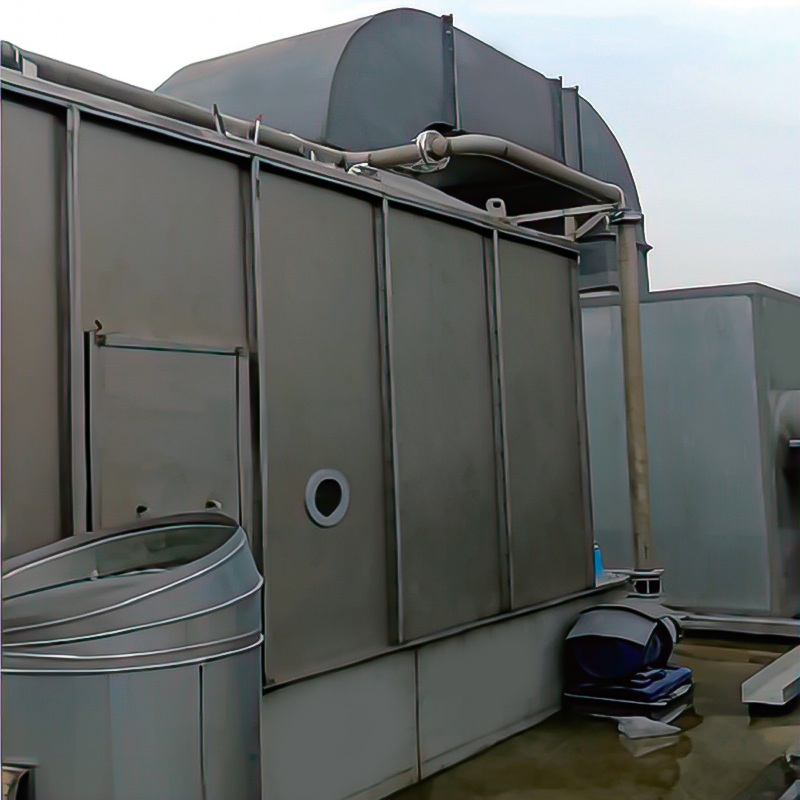

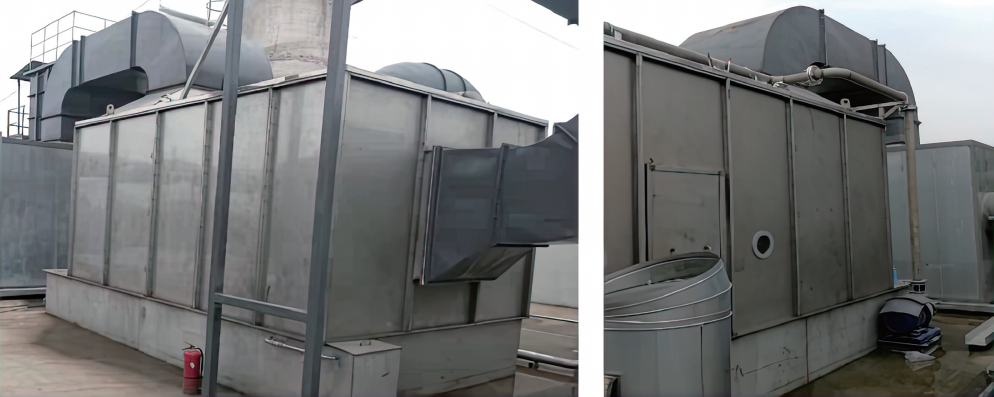

Jämfört med det vertikala sprutdammborttagningstornet har det horisontella spray (vattengardin) dammborttagningsskåp fördelen med bekvämt underhåll och olika dammborttagningsmetoder. Detta dammborttagningsskåp antar vattengardinimpuls virvel dammborttagning, och skåpkroppen är tillverkad av rostfritt stålmaterial, med ett vattenbricka i rostfritt stål. Skåpets sida är utrustad med en underhållsdörr, vilket är bekvämt för personal att komma in och underhålla.
Fördelar: enkel layout, stor luftvolym för rening och dammborttagning, effektivitet med hög dammborttagning och bekvämt underhåll.
